En la industria del petróleo y el gas, la gestión eficaz del calor desempeña un papel fundamental en la optimización de la eficiencia operativa, la reducción del consumo de energía y la garantía de la seguridad. Las instalaciones de petróleo y gas, ya sea en la exploración upstream, el refinado o el procesamiento de gas natural, a menudo implican procesos complejos que generan un calor significativo. La gestión eficiente de este calor es crucial no solo para mantener la integridad del sistema, sino también para maximizar la recuperación de energía y minimizar el impacto ambiental.

Una de las herramientas más eficientes para mejorar la gestión del calor en estas instalaciones es el intercambiador de calor de placa y aleta (PFHE) . Conocidos por su diseño compacto, alta eficiencia de transferencia de calor y capacidad para manejar temperaturas y presiones extremas, los intercambiadores de calor de placa y aleta se han convertido en una solución indispensable para la transferencia de calor en el procesamiento de petróleo y gas. En este artículo, exploraremos cómo funcionan los PFHE, sus beneficios y por qué son críticos para mejorar la gestión del calor en las instalaciones de petróleo y gas. En este artículo, exploraremos cómo funcionan los PFHE, sus beneficios y por qué son críticos para mejorar la gestión del calor en las instalaciones de petróleo y gas.

Comprensión de los intercambiadores de calor de placa y aleta

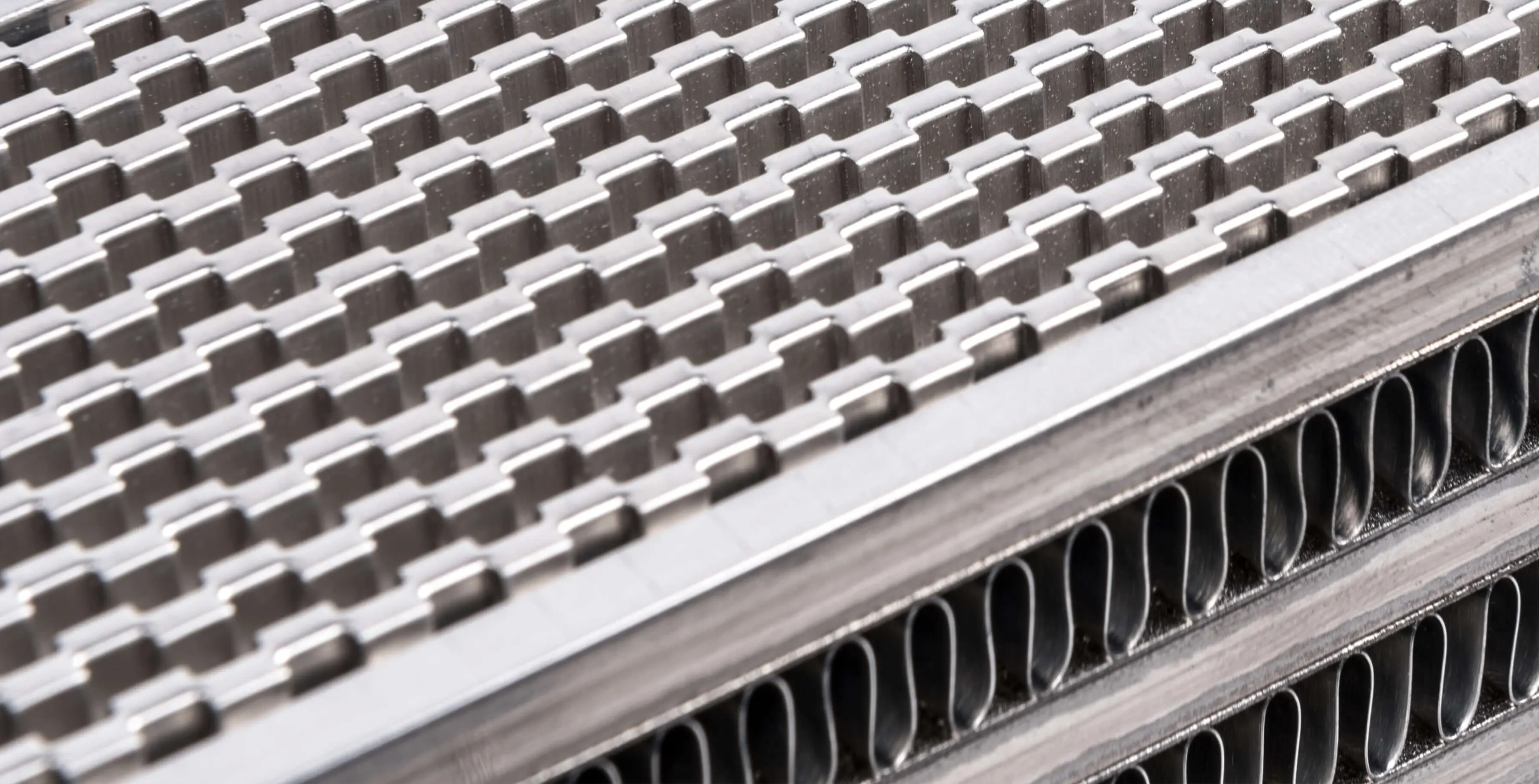

Un intercambiador de calor de placa y aleta es un tipo de intercambiador de calor compuesto por placas y aletas metálicas alternas. Las placas suelen estar fabricadas con materiales duraderos como acero inoxidable o aluminio, diseñados para resistir altas presiones y entornos corrosivos comunes en el procesamiento de petróleo y gas. Las aletas, insertadas entre las placas, aumentan el área superficial disponible para la transferencia de calor, lo que permite un intercambio térmico más eficiente entre los fluidos (como gases, aceites o refrigerantes).

Estos intercambiadores de calor son altamente efectivos en aplicaciones donde el espacio es limitado, la eficiencia de transferencia de calor es primordial y el sistema debe ser capaz de manejar condiciones extremas, como altas temperaturas, altas presiones y fluidos corrosivos.



La necesidad de una gestión eficaz del calor en el procesamiento de petróleo y gas

El procesamiento de petróleo y gas implica varios pasos críticos, que incluyen la extracción, el refinado, el procesamiento de gas natural y la licuefacción. Estos procesos suelen generar grandes cantidades de calor que, si no se gestionan eficazmente, pueden provocar ineficiencias, mayores costos operativos y posibles riesgos para la seguridad.



Algunos desafíos clave que requieren una gestión eficaz del calor en las instalaciones de petróleo y gas incluyen:

• Operaciones a alta temperatura : En procesos como el refinado de petróleo crudo, la compresión de gas y la licuefacción de gas natural, las altas temperaturas son inherentes. El intercambio de calor eficiente es necesario para mantener el control de la temperatura, garantizar la estabilidad del proceso y proteger los equipos sensibles.
• Eficiencia energética : Con el creciente énfasis en la eficiencia energética y la sostenibilidad, la reducción del consumo de energía y la minimización del calor residual son cruciales en las operaciones modernas de petróleo y gas. Una gestión adecuada del calor puede generar ahorros de costos sustanciales y un mejor rendimiento ambiental.
• Requisitos de espacio compacto : Las instalaciones de petróleo y gas a menudo operan en entornos con espacio limitado, ya sea en plataformas marinas, refinerías o plantas de procesamiento de gas natural. En estos entornos, se necesitan soluciones que ahorren espacio para optimizar el uso del espacio disponible y mantener altos niveles de transferencia de calor.



Dados estos desafíos, los intercambiadores de calor de placa y aleta ofrecen una solución ideal debido a su capacidad para proporcionar una alta eficiencia de transferencia de calor, manejar condiciones extremas y adaptarse a espacios reducidos.

Cómo los intercambiadores de calor de placa y aleta mejoran la gestión del calor

Los PFHE están diseñados para maximizar la transferencia de calor mientras minimizan el espacio, lo que los convierte en un componente clave en la gestión del calor en los sistemas de procesamiento de petróleo y gas. Veamos cómo los PFHE ayudan específicamente a mejorar la gestión del calor en las instalaciones de petróleo y gas:



1. Alta eficiencia de transferencia de calor

Una de las ventajas más notables de los intercambiadores de calor de placa y aleta es su alta eficiencia de transferencia de calor. El diseño único de estos intercambiadores de calor, con una serie de placas y aletas metálicas alternas, aumenta el área superficial para el intercambio de calor. Esto permite una transferencia térmica más eficiente entre los fluidos calientes y fríos.

En el procesamiento de petróleo y gas, la eficiencia de la transferencia de calor es crítica para mantener las condiciones de operación óptimas. Ya sea que se utilicen en el intercambio de calor gas-gas, el enfriamiento de aceite o los sistemas de recuperación de calor, los PFHE mejoran significativamente el proceso de intercambio de calor al garantizar una disipación térmica rápida y eficaz.

El aumento del área superficial debido a las aletas induce turbulencia en el flujo del fluido, lo que interrumpe las capas límite y acelera la transferencia de calor. Esta turbulencia asegura que el calor se absorba o se disipe más rápido que en los intercambiadores de calor convencionales.



2. Durabilidad en condiciones difíciles

Las operaciones de petróleo y gas a menudo tienen lugar en entornos extremos, con productos químicos agresivos, gases corrosivos y altas presiones y temperaturas. Los PFHE están construidos con materiales duraderos como acero inoxidable, titanio o aleaciones de níquel para resistir estas condiciones, lo que los hace altamente confiables en entornos exigentes.

Ya sea que se trate de gases corrosivos en el procesamiento de gas natural o de altas temperaturas en las operaciones de refinado, los intercambiadores de calor de placa y aleta pueden manejar las tensiones de las condiciones operativas extremas. Su resistencia a la corrosión, resistencia al calor y capacidad para soportar altas presiones aseguran que sigan siendo efectivos incluso en los entornos industriales más desafiantes.



3. Configuraciones flexibles para diversas aplicaciones

Otro beneficio clave de los intercambiadores de calor de placa y aleta es su capacidad de personalización. Estos intercambiadores de calor se pueden diseñar en varias configuraciones, según las necesidades específicas del proceso de petróleo y gas. Por ejemplo, se pueden configurar para:

• Intercambio de calor gas-gas , como en los compresores de gas, donde los gases calientes deben enfriarse antes de ser recomprimidos.
• Intercambio de calor gas-líquido , que se utiliza a menudo en la licuefacción de gas natural, donde los gases se enfrían hasta su estado líquido.
• Enfriamiento de líquidos , donde el aceite u otros fluidos deben enfriarse antes de ser transportados o procesados más a fondo.

Esta flexibilidad permite que los PFHE se adapten a las necesidades térmicas específicas del proceso de petróleo y gas, optimizando la gestión del calor para cada aplicación individual.



4. Recuperación y eficiencia energética

Los beneficios de eficiencia energética de los intercambiadores de calor de placa y aleta se extienden más allá de la simple gestión del calor durante el proceso; también contribuyen a la recuperación de energía. Al transferir eficientemente el calor de un medio a otro, los PFHE ayudan a recuperar el calor residual de una parte del sistema y utilizarlo en otro lugar, reduciendo la necesidad de fuentes de energía externas.

En el procesamiento de petróleo y gas, donde el consumo de energía es un costo operativo significativo, la recuperación del calor residual puede generar ahorros significativos. Los PFHE facilitan la captura y reutilización de energía de procesos como la compresión de gas natural, el refinado de petróleo crudo y la licuefacción de gas, mejorando en última instancia la eficiencia general de la instalación.

Aplicaciones de los intercambiadores de calor de placa y aleta en el procesamiento de petróleo y gas

Los intercambiadores de calor de placa y aleta son versátiles y tienen una amplia gama de aplicaciones en el procesamiento de petróleo y gas. Estas son algunas de las áreas clave donde se utilizan los PFHE:



1. Procesamiento de gas natural

El procesamiento de gas natural implica la eliminación de impurezas, como agua, dióxido de carbono y sulfuro de hidrógeno, del gas natural crudo. Durante este proceso, el calor debe gestionarse para mantener las temperaturas adecuadas para los procesos de absorción y separación. Los PFHE se utilizan para intercambiar calor eficientemente en estos sistemas, asegurando el funcionamiento óptimo de los depuradores de gas y las unidades de deshidratación.



2. Sistemas de Compresión de Gas

En los sistemas de compresión de gas, los gases se comprimen a presiones más altas para su transporte o procesamiento posterior. La compresión genera un calor significativo, que debe gestionarse para asegurar la eficiencia de los compresores. Los PFHE se utilizan para enfriar los gases comprimidos, reduciendo la temperatura y previniendo daños en los componentes del compresor.



3. Refinación de Petróleo Crudo

La refinación de petróleo crudo implica varios procesos a alta temperatura, incluyendo la destilación, el craqueo catalítico y el hidrocraqueo. La gestión eficiente del calor es esencial para mantener las temperaturas del proceso, mejorar las velocidades de reacción y reducir el consumo de energía. Los PFHE se utilizan en los intercambiadores de calor para transferir calor entre los fluidos en estos procesos, maximizando la eficiencia y reduciendo los costos operativos.



4. Producción de GNL (Gas Natural Licuado)

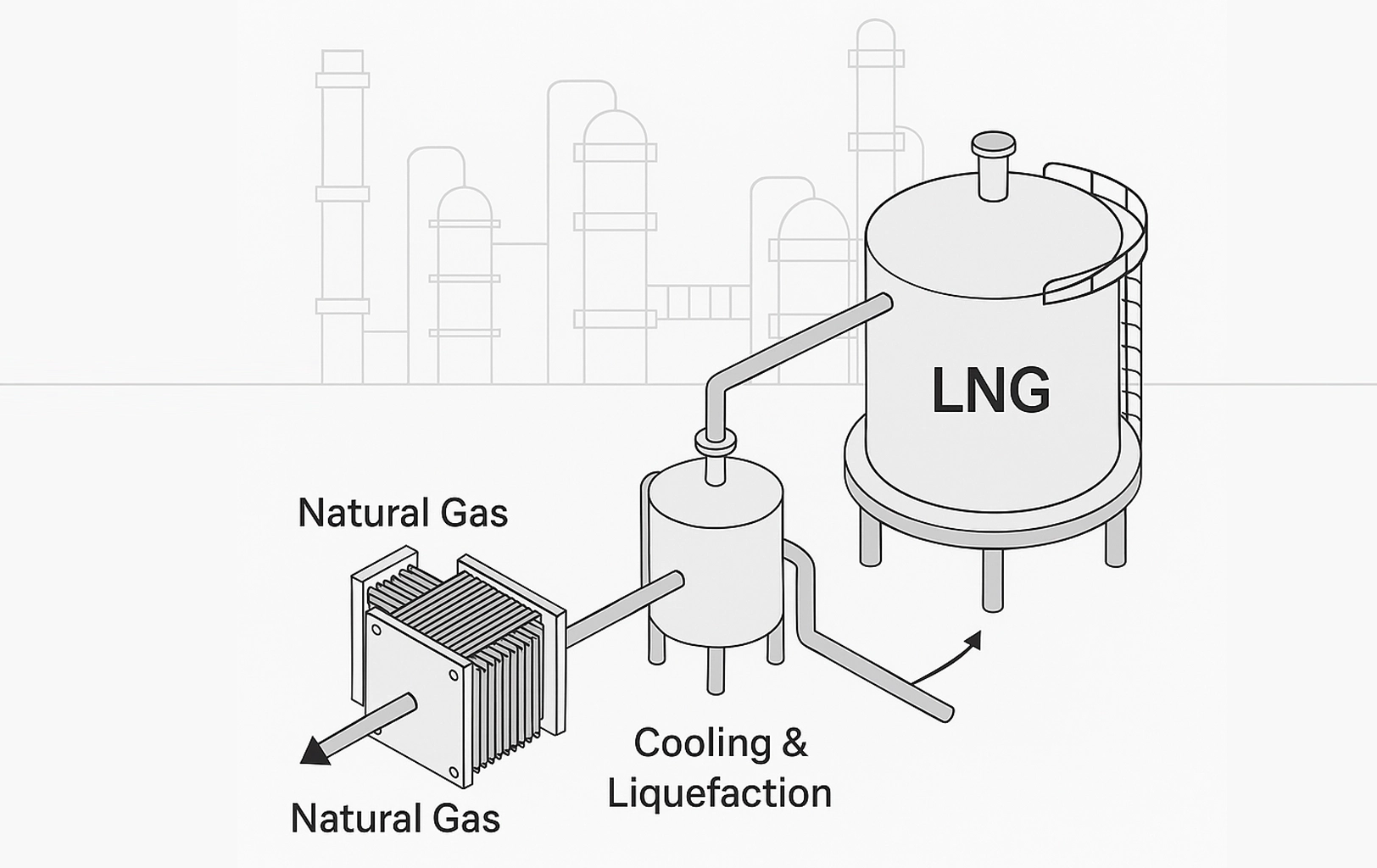

En la producción de GNL, el gas natural se enfría a temperaturas extremadamente bajas para convertirlo en líquido y facilitar su almacenamiento y transporte. Este proceso requiere un intercambio de calor eficaz para enfriar el gas a temperaturas criogénicas. Los PFHE se utilizan en estos sistemas debido a su capacidad para manejar las altas tasas de transferencia de calor requeridas en los procesos criogénicos.



Conclusión

Los intercambiadores de calor de placa-aleta (PFHE) son herramientas esenciales para mejorar la gestión del calor en las instalaciones de petróleo y gas. Su diseño compacto, alta eficiencia de transferencia de calor, durabilidad y capacidad de personalización los hacen ideales para una amplia gama de aplicaciones en la industria del petróleo y el gas, desde el procesamiento de gas natural hasta la refinación de petróleo crudo y la producción de GNL.

Con su capacidad para gestionar eficientemente el calor, los PFHE ayudan a optimizar el uso de energía, reducir los costos operativos y mejorar la seguridad en las operaciones de petróleo y gas. A medida que la industria continúa evolucionando y haciendo hincapié en la eficiencia energética y la sostenibilidad, el papel de los intercambiadores de calor de placa-aleta en la mejora de la gestión del calor será aún más crítico.
