En la actualidad electrónica de potencia la gestión del calor es uno de los retos más importantes. Los dispositivos electrónicos de potencia, como las fuentes de alimentación, los inversores, los vehículos eléctricos y la maquinaria industrial, generan una cantidad significativa de calor durante su funcionamiento. Sin una gestión eficiente del calor, estos dispositivos pueden sobrecalentarse, lo que provoca una degradación del rendimiento, una reducción de la vida útil e incluso un fallo completo. Aquí es donde entran en juego los disipadores de calor, especialmente en aplicaciones con dispositivos de alta potencia.

Un disipador de calor es un componente de gestión térmica pasiva diseñado para absorber y disipar el calor de los componentes electrónicos. Son esenciales en la electrónica de potencia para mantener temperaturas de funcionamiento seguras y garantizar la fiabilidad y el rendimiento a largo plazo. En este artículo se analizará cómo se utilizan los disipadores de calor en la electrónica de potencia, centrándose en varios tipos, como los disipadores de calor personalizados, los disipadores de calor de aluminio extruido, los disipadores de calor de alto rendimiento y los disipadores de calor refrigerados por líquido. También veremos cómo estas tecnologías desempeñan un papel crucial en la gestión térmica industrial.



La importancia de los disipadores de calor en la electrónica de potencia

En la electrónica de potencia, dispositivos como transistores, diodos y circuitos integrados pueden generar calor significativo durante el funcionamiento. Este calor debe gestionarse eficazmente para evitar el sobrecalentamiento y garantizar que estos dispositivos funcionen a niveles de rendimiento óptimos. De no hacerlo, puede producirse un daño térmico, lo que provocará fallos en el sistema e incluso la necesidad de costosas sustituciones o reparaciones.

Los disipadores de calor proporcionan una forma de absorber y disipar este calor de los componentes electrónicos sensibles. Al aumentar la superficie de contacto con el aire o el fluido circundante, los disipadores de calor ayudan a transferir el calor del dispositivo electrónico al entorno, manteniendo la temperatura dentro de límites seguros.



Cómo funcionan los disipadores de calor en la electrónica de potencia

Un disipador de calor funciona según el principio de la conducción térmica. Absorbe el calor del componente electrónico caliente (como un transistor o diodo de potencia) y lo transfiere a su superficie. El calor se disipa entonces en el aire o líquido circundante mediante convección y radiación.

La eficiencia de un disipador de calor está determinada por su capacidad para aumentar la superficie, mejorar el flujo de aire y garantizar una disipación eficaz del calor. El material utilizado para la fabricación del disipador de calor también es crucial; los materiales con alta conductividad térmica, como el aluminio y el cobre, se utilizan comúnmente para garantizar que el calor se transfiera eficazmente.



Tipos de disipadores de calor para la electrónica de potencia

En las aplicaciones de electrónica de potencia se utilizan varios tipos de disipadores de calor, cada uno diseñado para satisfacer necesidades específicas de gestión térmica. Estos incluyen disipadores de calor de aluminio extruido, disipadores de calor personalizados, disipadores de calor de alto rendimiento y disipadores de calor refrigerados por líquido. Echemos un vistazo más de cerca a cada tipo.



1. Disipadores de calor personalizados

En la electrónica de potencia, las soluciones universales no siempre funcionan debido a los requisitos térmicos únicos de los diferentes dispositivos. Los disipadores de calor personalizados están diseñados para satisfacer las necesidades específicas de una aplicación particular, ofreciendo un enfoque personalizado a la gestión térmica.

Los disipadores de calor personalizados a menudo se diseñan con simulaciones y cálculos avanzados para garantizar que puedan disipar eficazmente el calor en función de la disipación de potencia, el entorno y las especificaciones del dispositivo. Por ejemplo, si un módulo de potencia es inusualmente grande o genera más calor que un módulo estándar, se puede diseñar un disipador de calor personalizado para adaptarse a estas necesidades únicas, garantizando que el calor se gestione eficazmente.

2. Disipadores de calor de aluminio extruido

Los disipadores de calor de aluminio extruido son uno de los tipos más comunes de disipadores de calor utilizados en la electrónica de potencia debido a su rentabilidad y su excelente rendimiento térmico. El proceso de extrusión consiste en forzar el aluminio a través de un molde para crear un disipador de calor con una forma específica, normalmente con aletas que maximizan la superficie para la disipación del calor.

El proceso de extrusión permite una producción en masa eficiente de disipadores de calor, lo que los convierte en una opción ideal para la electrónica de potencia comercial. El aluminio también es ligero, duradero y tiene una alta conductividad térmica, lo que lo convierte en un material popular para disipadores de calor en diversas aplicaciones de electrónica de potencia. Son especialmente adecuados para aplicaciones con disipación de potencia moderada a alta.

Los disipadores de calor de aluminio extruido son ideales para dispositivos electrónicos de potencia como fuentes de alimentación, controladores LED y convertidores de potencia industriales, donde es necesario equilibrar el espacio, el coste y el rendimiento.

3. Disipadores de calor de alto rendimiento Sinks

Para los dispositivos electrónicos de potencia que funcionan con altas cargas y en condiciones extremas, a menudo se requieren disipadores de calor de alto rendimiento. Estos disipadores de calor están diseñados para proporcionar una gestión térmica superior, incluso en entornos donde los disipadores de calor estándar podrían tener dificultades.

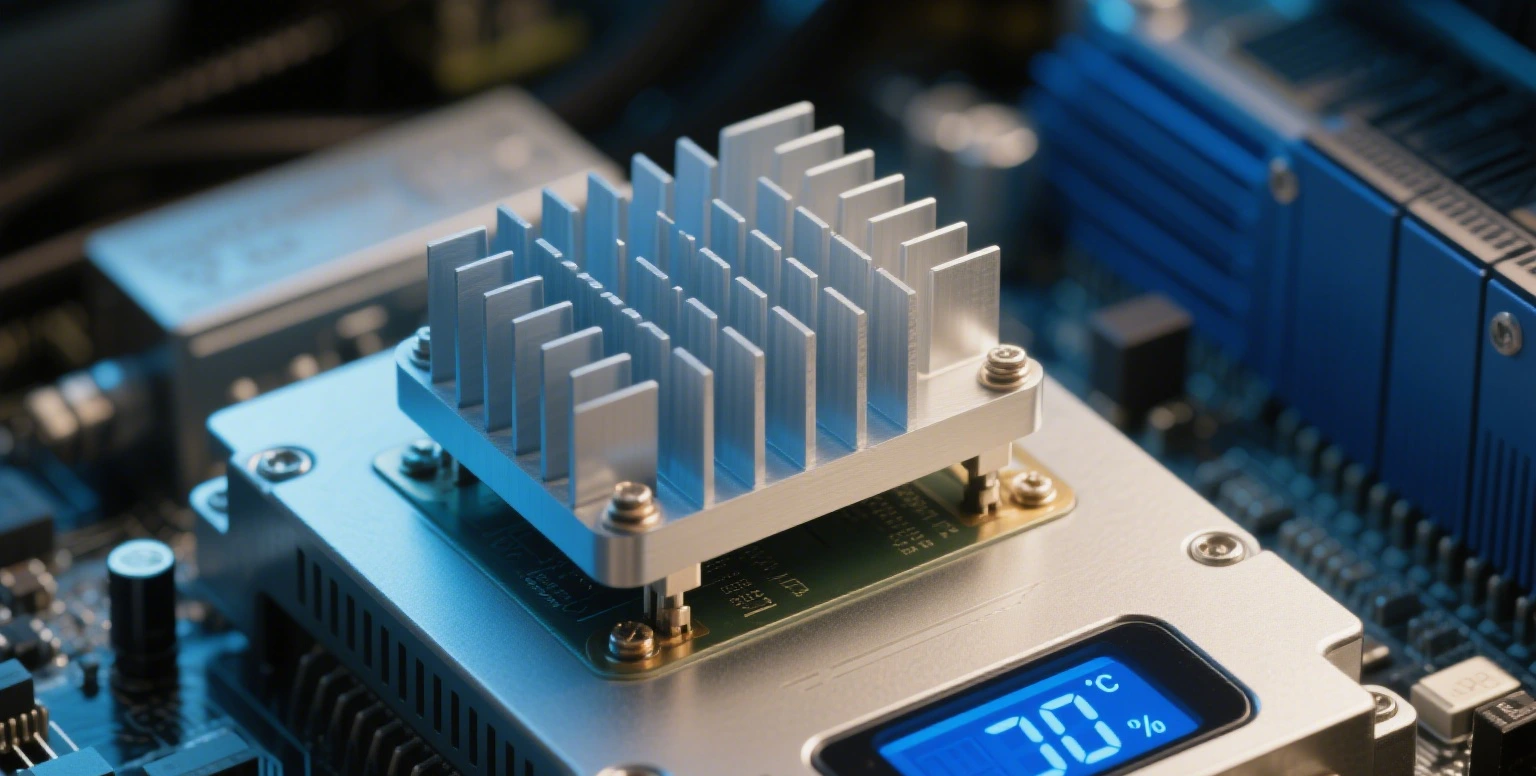

Los disipadores de calor de alto rendimiento a menudo están hechos de materiales como cobre o aleaciones de aluminio de alta calidad que tienen una conductividad térmica superior. También presentan diseños de aletas avanzados, incluyendo aletas de pasador, superficies con hoyuelos y microaletas, que mejoran la superficie para la disipación del calor y mejoran el flujo de aire alrededor del dispositivo.

Además de la elección del material, los disipadores de calor de alto rendimiento también utilizan técnicas de fabricación avanzadas como la soldadura láser y el mecanizado de precisión para garantizar que proporcionen el máximo rendimiento térmico. Estos disipadores de calor se utilizan normalmente en aplicaciones de electrónica de potencia que implican altas corrientes o altas frecuencias, como inversores de alta potencia, vehículos eléctricos, inversores solares y centros de datos.

4. Disipadores de calor refrigerados por líquido

Si bien los disipadores de calor refrigerados por aire se utilizan comúnmente en muchas aplicaciones de electrónica de potencia, hay casos en los que los disipadores de calor refrigerados por líquido proporcionan una mejor solución. La refrigeración líquida consiste en utilizar un líquido, normalmente agua o un refrigerante especializado, para transferir el calor del disipador de calor a un sistema de refrigeración, como un radiador o una torre de refrigeración.

Los disipadores de calor refrigerados por líquido son ideales para aplicaciones donde los requisitos de disipación de calor son muy altos. Dado que los líquidos tienen una capacidad calorífica mucho mayor que el aire, pueden absorber y transportar más calor. Como resultado, los disipadores de calor refrigerados por líquido ofrecen una mayor eficiencia de refrigeración en aplicaciones como la electrónica de alta potencia, los centros de datos, las estaciones de carga de vehículos eléctricos y la maquinaria industrial.

Estos disipadores de calor a menudo presentan canales o microcanales a través de los cuales fluye el refrigerante, absorbiendo el calor del disipador de calor y llevándolo a otro lugar para que se disipe. Los disipadores de calor refrigerados por líquido son particularmente útiles en situaciones donde la refrigeración por aire es insuficiente para mantener temperaturas de funcionamiento seguras.



Beneficios del uso de disipadores de calor en la electrónica de potencia

Fiabilidad y longevidad mejoradas
Gestionando eficazmente la temperatura de la potencia dispositivos electrónicos, los disipadores de calor juegan un papel clave en la ampliación de la vida útil de estos componentes. Cuando los componentes se mantienen dentro de su rango de temperatura de funcionamiento óptimo, es menos probable que sufran estrés térmico, lo que puede provocar fallos prematuros.

Mayor eficiencia
Los sistemas electrónicos de potencia funcionan con mayor eficiencia cuando su temperatura se controla cuidadosamente. El sobrecalentamiento puede provocar pérdidas de energía y disminución del rendimiento . Los disipadores de calor garantizan que los dispositivos mantengan un funcionamiento eficiente, incluso en condiciones de carga pesada.

Gestión térmica rentable
Los disipadores de calor, especialmente los disipadores de calor de aluminio extruido, ofrecen una solución rentable para la gestión térmica. El coste de fabricación relativamente bajo y la alta disponibilidad de materiales hacen que los disipadores de calor sean una solución práctica para las industrias que requieren soluciones de refrigeración asequibles pero eficientes.

Diseño compacto
Los disipadores de calor suelen ser compactos y ligeros, lo que los hace ideales para integrarse en sistemas electrónicos de potencia donde el espacio es limitado. Su pequeño tamaño permite su uso en una amplia gama de aplicaciones, desde pequeños aparatos electrónicos de consumo hasta grandes sistemas industriales.

Beneficios ambientales
Dado que los disipadores de calor son componentes pasivos, no requieren electricidad para funcionar. Se basan en la convección y la conducción naturales para disipar el calor, lo que los hace respetuosos con el medio ambiente. Además, los disipadores de calor de alto rendimiento reducen la necesidad de mecanismos de refrigeración adicionales, como ventiladores o aire acondicionado, lo que lleva a un menor consumo de energía.



Aplicaciones de los disipadores de calor en la electrónica de potencia

Fuentes de alimentación
Las fuentes de alimentación son esenciales en la mayoría de los sistemas electrónicos, convirtiendo la energía eléctrica de una forma a otra. Las fuentes de alimentación suelen implicar dispositivos de alta potencia que generan calor considerable. Los disipadores de calor garantizan que estos componentes permanezcan dentro de las temperaturas de funcionamiento seguras, evitando el sobrecalentamiento y asegurando un funcionamiento fiable.

Inversores y convertidores
Los inversores y convertidores son componentes críticos en los sistemas de energía renovable, los vehículos eléctricos y la maquinaria industrial. Estos dispositivos convierten la corriente continua (CC) en corriente alterna (CA) y viceversa, generando cantidades significativas de calor. Los disipadores de calor desempeñan un papel vital en el mantenimiento de un funcionamiento eficiente en estos sistemas de alta potencia.

Controladores LED
Los controladores LED son otra aplicación común donde los disipadores de calor son esenciales. Los LED de alta potencia generan calor que debe disiparse para garantizar una salida de luz óptima y evitar fallos prematuros. Los disipadores de calor ayudan a prolongar la vida útil de los LED evitando que se sobrecalienten.

Vehículos eléctricos (VE)
A medida que los vehículos eléctricos se generalizan, la demanda de electrónica de potencia eficiente ha aumentado. Los vehículos eléctricos dependen de la electrónica de potencia para gestionar la carga de la batería, la conversión de energía y el control del motor. Los disipadores de calor en estas aplicaciones son cruciales para garantizar el rendimiento y la longevidad de los módulos de potencia utilizados en los sistemas de vehículos eléctricos.

Centros de datos
Los centros de datos albergan miles de servidores que procesan grandes cantidades de datos. Estos servidores generan un calor considerable, que debe gestionarse para evitar el tiempo de inactividad del sistema. Los disipadores de calor se utilizan ampliamente en estos sistemas para garantizar que los procesadores y otros componentes mantengan temperaturas de funcionamiento óptimas.



Conclusión

A medida que la electrónica de potencia continúa evolucionando, la importancia de una gestión térmica eficaz se vuelve aún más crítica. Los disipadores de calor son componentes esenciales para garantizar que los dispositivos electrónicos de potencia funcionen de manera eficiente, fiable y durante períodos prolongados. Ya sea mediante disipadores de calor personalizados, disipadores de calor de aluminio extruido, disipadores de calor de alto rendimiento o disipadores de calor refrigerados por líquido, las industrias pueden garantizar que sus sistemas se mantengan dentro de los límites térmicos seguros.
