En el ámbito del procesamiento químico, la gestión efectiva del calor es fundamental. Los intercambiadores de calor juegan un papel crítico en la regulación de la temperatura, asegurando que las reacciones ocurran bajo condiciones óptimas y manteniendo la seguridad y eficiencia de los sistemas industriales. Entre los diferentes tipos de intercambiadores de calor utilizados en la industria, intercambiadores de calor de placa-aleta (PFHEs) se destacan debido a su alta transferencia de calor eficiencia, diseño compacto y versatilidad. Estas características los hacen particularmente útiles en aplicaciones de enfriamiento de procesos químicos, donde el control preciso de la temperatura es esencial tanto para la calidad del producto como para el ahorro de energía. En este artículo, exploraremos cómo los intercambiadores de calor de placa-aleta contribuyen a maximizar la eficiencia de transferencia de calor en procesos químicos, enfocándonos en sus ventajas, consideraciones de diseño y beneficios específicos dentro del contexto del enfriamiento de procesos químicos.

Comprendiendo los intercambiadores de calor de placa-aleta

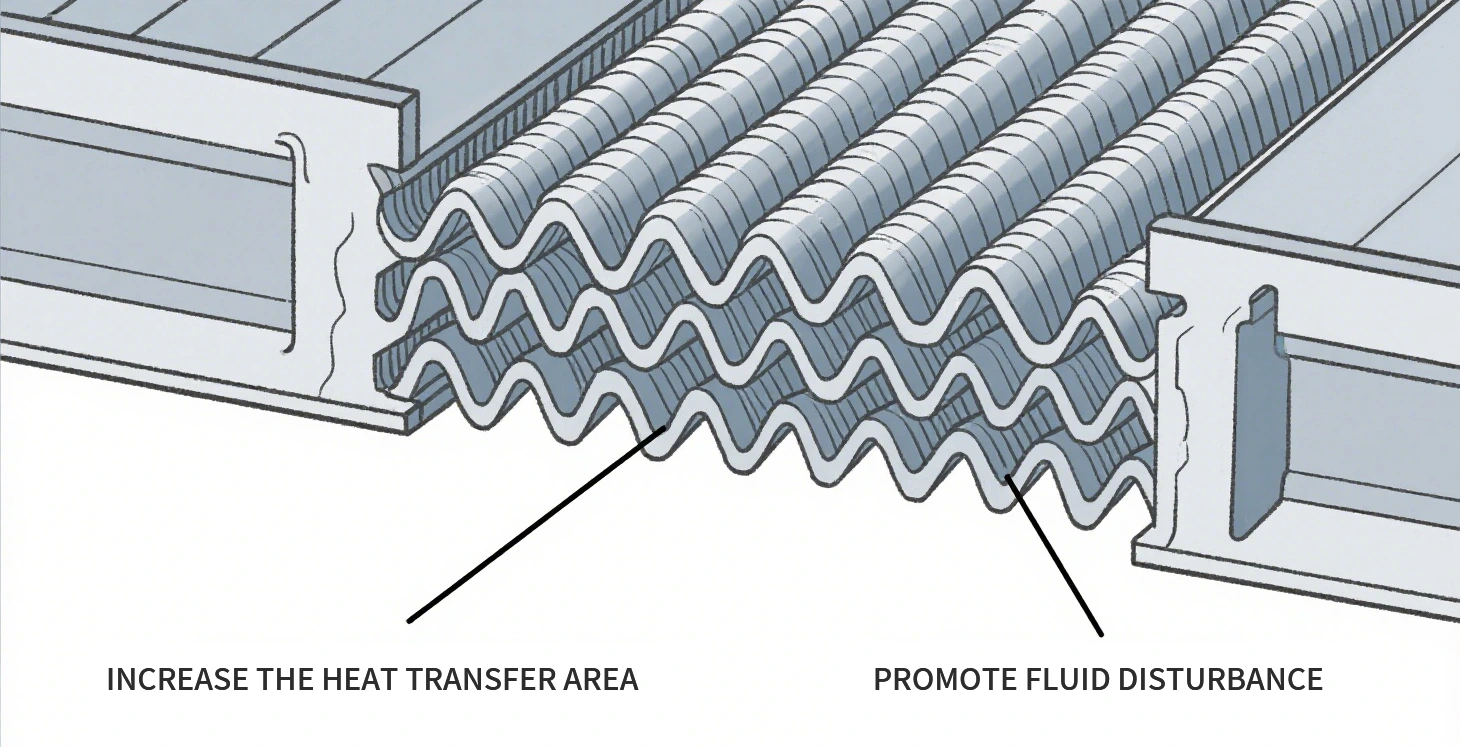

Un intercambiador de calor de placa-aleta consiste en múltiples placas corrugadas dispuestas en una configuración apilada, con aletas metálicas delgadas colocadas entre las placas. Las aletas crean una superficie adicional, mejorando el proceso de transferencia de calor. Este diseño proporciona una ventaja significativa sobre los intercambiadores de calor tradicionales, que pueden depender únicamente del área superficial de las placas para la transferencia de calor. La construcción de placa-aleta permite una mayor eficiencia en el intercambio de calor al ofrecer un aumento en el área superficial y turbulencia, lo que ayuda a mejorar las tasas de transferencia de calor.

Los intercambiadores de calor de placa-aleta se utilizan ampliamente en una variedad de aplicaciones, incluyendo procesamiento químico, sistemas de enfriamiento de aeronaves, sistemas HVAC y aplicaciones criogénicas. Su diseño compacto y alto rendimiento térmico los hacen ideales para situaciones donde el espacio es limitado o se requiere un alto rendimiento térmico, ambos comunes en entornos de procesamiento químico.

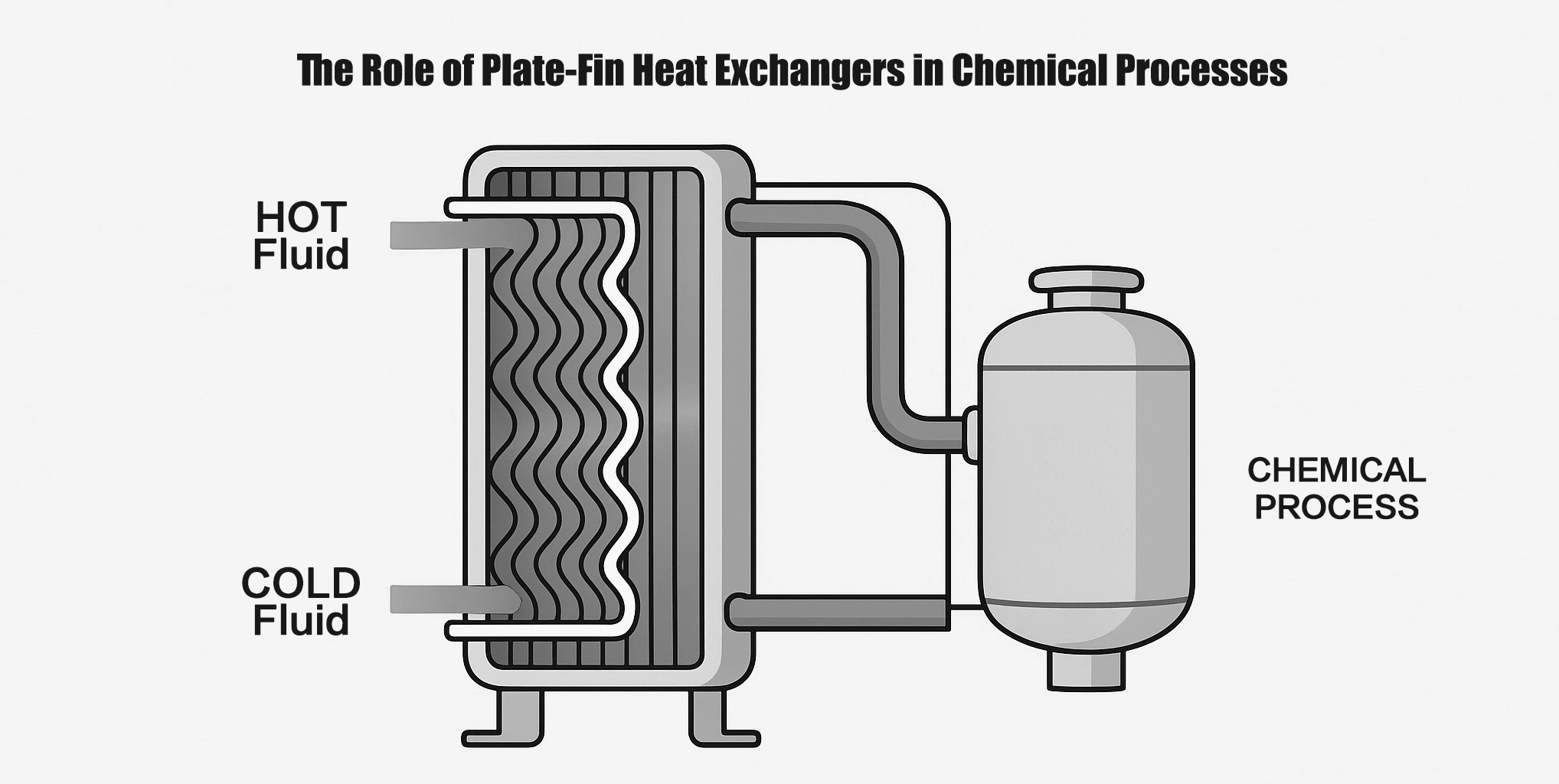

El papel de los intercambiadores de calor de placa-aleta en el enfriamiento de procesos químicos

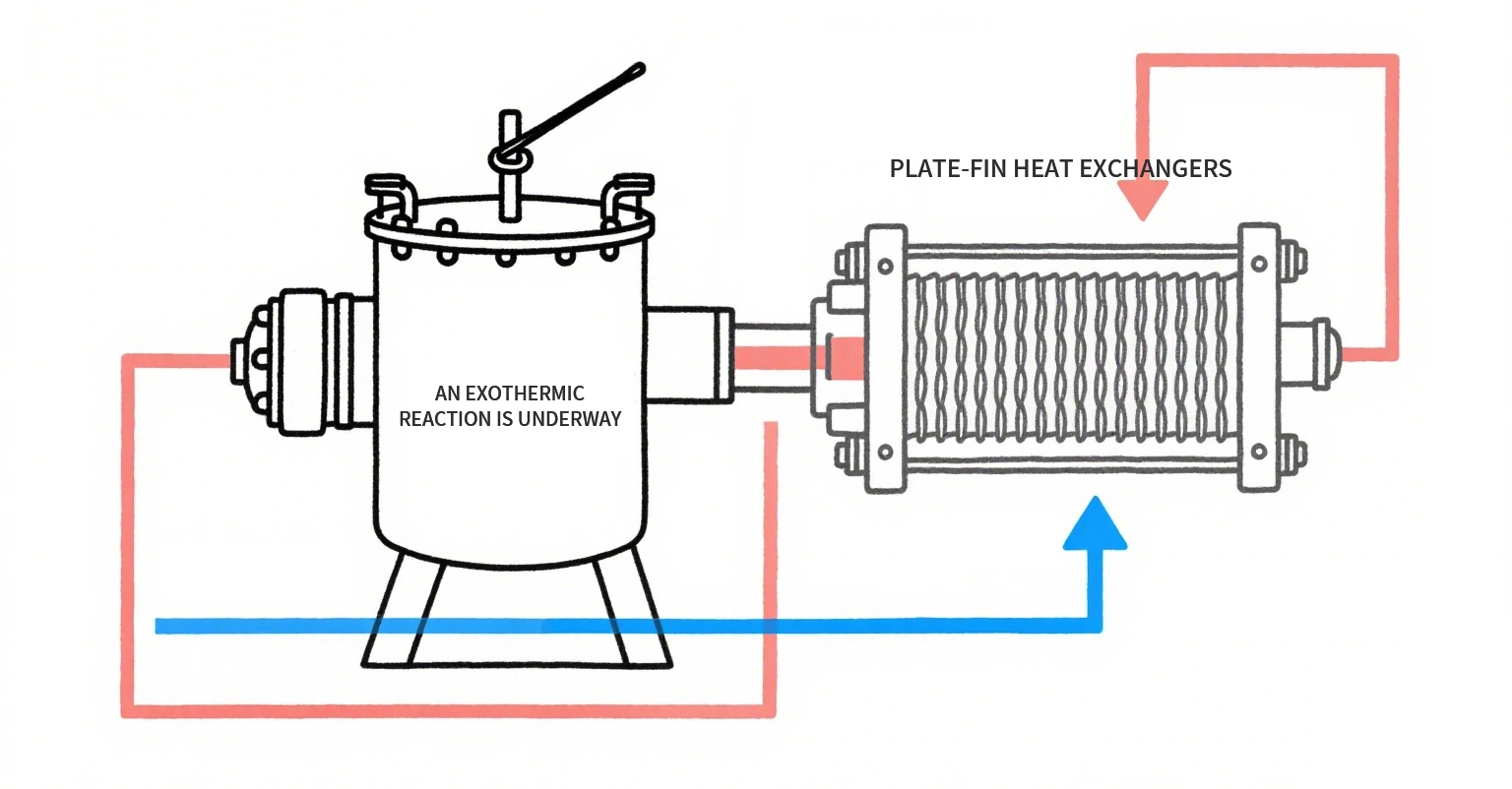

Los procesos químicos a menudo generan cantidades sustanciales de calor durante las reacciones, especialmente en industrias como petroquímica, farmacéutica y producción de alimentos. En estos procesos, mantener un control preciso de la temperatura es esencial para asegurar que las reacciones químicas ocurran de manera eficiente y segura.

Así es como los intercambiadores de calor de placa-aleta ayudan en el enfriamiento de procesos químicos:

1. Transferencia eficiente de calor en espacios pequeños

Los procesos químicos frecuentemente involucran altas temperaturas, y controlar estas temperaturas dentro de límites estrechos es necesario para la eficiencia y seguridad del sistema. Los intercambiadores de calor de placa-aleta proporcionan una transferencia de calor superior en un formato compacto, lo cual es esencial cuando se trata de espacio limitado, como en plantas químicas modulares o entornos industriales muy compactos.

El diseño compacto de los PFHEs les permite encajar en espacios reducidos sin comprometer el rendimiento de transferencia de calor. Su estructura les permite enfriar eficazmente el fluido del proceso, lo que puede ser crucial para prevenir el sobrecalentamiento o para mantener gradientes de temperatura específicos para reacciones químicas óptimas.

2. Mayor eficiencia en la transferencia de calor

Una de las principales ventajas de los intercambiadores de calor de placa-aleta es su capacidad para maximizar la transferencia de calor. Esto se logra gracias al aumento del área superficial proporcionada por las placas corrugadas y las aletas. La turbulencia inducida por las aletas asegura que el flujo del fluido se interrumpa, creando más contacto entre el fluido y la superficie, lo que acelera la transferencia de calor.

En el enfriamiento de procesos químicos, donde la regulación precisa de la temperatura es esencial, la capacidad de transferir calor eficientemente ayuda a mantener la temperatura dentro de rangos óptimos, previniendo el sobrecalentamiento, que puede causar la degradación de productos o situaciones peligrosas. La capacidad de extraer calor eficientemente también reduce el consumo de energía al minimizar la necesidad de equipos de enfriamiento adicionales.

3. Mayor durabilidad y fiabilidad

Los intercambiadores de calor de placa-aleta suelen estar construidos con materiales duraderos como acero inoxidable, aluminio o titanio, todos altamente resistentes a la corrosión, desgaste y tensiones térmicas. Esta robustez asegura que los PFHEs puedan operar eficazmente incluso en ambientes químicos agresivos, donde los fluidos del proceso pueden ser corrosivos o las temperaturas extremadamente altas.

En los procesos químicos, la fiabilidad es crítica. Con el tiempo, muchos intercambiadores de calor pueden sufrir ensuciamiento o corrosión, lo que puede reducir la eficiencia y provocar costosos tiempos de inactividad. La durabilidad de los intercambiadores de calor de placa-aleta asegura una vida operativa más larga y un rendimiento más consistente, convirtiéndolos en una opción rentable a largo plazo.

4. Flexibilidad para diferentes fluidos y condiciones de operación

Otro beneficio clave de los intercambiadores de calor de placa-aleta en el enfriamiento de procesos químicos es su versatilidad. Estos intercambiadores pueden manejar una amplia variedad de fluidos, incluyendo químicos corrosivos, gases calientes y vapor, lo que los hace adecuados para diversos procesos químicos. Su diseño modular permite la personalización, con rutas de flujo ajustables y configuraciones adaptadas a necesidades específicas de aplicación.

En industrias como la fabricación petroquímica, farmacéutica y procesamiento de alimentos, los fluidos del proceso pueden variar ampliamente en términos de temperatura, viscosidad y propiedades químicas. Los intercambiadores de calor de placa-aleta pueden diseñarse para cumplir con estos requisitos únicos, asegurando un enfriamiento efectivo en una variedad de condiciones operativas.



Características de diseño de los intercambiadores de calor de placa-aleta para procesos químicos

Cuando se trata de optimizar los intercambiadores de calor de placa-aleta para el enfriamiento de procesos químicos, varios factores de diseño juegan un papel importante en maximizar el rendimiento:

1. Área de superficie con aletas

La razón principal de las superiores capacidades de transferencia de calor de los intercambiadores de calor de placa-aleta es la gran área superficial proporcionada por las placas y las aletas. Al aumentar el número y tamaño de las aletas, los fabricantes pueden crear más superficies para el intercambio de calor, lo que mejora la eficiencia general del intercambiador de calor.

Las superficies con aletas también permiten una mejor disipación del calor, asegurando que el calor se elimine rápidamente de los fluidos del proceso y se transfiera a un medio de enfriamiento, como agua o aire.

2. Selección de materiales

En el enfriamiento de procesos químicos, los fluidos utilizados pueden ser altamente corrosivos o contener partículas que pueden afectar las superficies de transferencia de calor. Como resultado, la selección de materiales es un factor crítico en el diseño de los intercambiadores de calor de placa-aleta. El acero inoxidable, aluminio y titanio son materiales comúnmente usados debido a su resistencia a la corrosión, resistencia y capacidad para soportar temperaturas extremas.

Los fabricantes de intercambiadores de calor de placa-aleta pueden personalizar los materiales para que coincidan con las condiciones químicas y térmicas específicas del proceso, asegurando que el intercambiador opere con eficiencia óptima sin corrosión ni degradación con el tiempo.

3. Configuración y diseño de la ruta de flujo

La configuración y la ruta de flujo de un intercambiador de calor de placa-aleta son esenciales para maximizar la eficiencia de transferencia de calor. Existen diferentes configuraciones de flujo, como contraflujo, flujo paralelo y flujo cruzado, cada una con diferentes ventajas dependiendo de la aplicación específica.

En el enfriamiento de procesos químicos, los intercambiadores de calor de contraflujo son particularmente efectivos, ya que permiten que el fluido del proceso y el fluido de enfriamiento fluyan en direcciones opuestas, lo que conduce a una transferencia de calor más eficiente. El diseño de la ruta de flujo también impacta cómo los fluidos interactúan con las aletas, ayudando a optimizar la turbulencia y el área de contacto para un mejor intercambio de calor.

4. Mecanismos integrados de filtración y limpieza

Para mantener la eficiencia a largo plazo, los intercambiadores de calor de placa-aleta pueden incorporar sistemas integrados de filtración y limpieza. Con el tiempo, el ensuciamiento por impurezas en los fluidos del proceso puede reducir el rendimiento de transferencia de calor. Los mecanismos de limpieza, como el retrolavado o la limpieza química, pueden ayudar a mantener el rendimiento del intercambiador eliminando cualquier acumulación que pueda ocurrir.

Algunos diseños avanzados de PFHE también cuentan con tecnologías de autolimpieza o limpieza automática, que son particularmente útiles en industrias con alto potencial de ensuciamiento, como el procesamiento de alimentos o la fabricación petroquímica.

Conclusión

Los intercambiadores de calor de aletas planas son herramientas altamente eficientes para la refrigeración de procesos químicos, ofreciendo una excelente transferencia de calor, diseño compacto, versatilidad y durabilidad. Estas características los hacen ideales para aplicaciones en plantas petroquímicas, fabricación farmacéutica y producción de alimentos, asegurando un control preciso de la temperatura, reacciones químicas optimizadas y una mayor seguridad y eficiencia. NANJING METALLI INDUSTRIAL CO., un líder en tecnologías de intercambio de calor, proporciona intercambiadores de calor de aletas planas de alta calidad adaptados para satisfacer las necesidades de los procesos químicos.

A medida que las industrias se enfocan en el rendimiento, el ahorro de energía y la seguridad, los intercambiadores de calor de aletas planas jugarán un papel cada vez más crucial en la refrigeración de procesos químicos. Su diseño compacto y duradero los hace esenciales en los sistemas modernos de procesamiento químico, ayudando a las empresas a cumplir con los objetivos operativos y ambientales. NANJING METALLI INDUSTRIAL CO., con su compromiso con la innovación, garantiza que los fabricantes químicos tengan acceso a soluciones de intercambio de calor confiables y de alto rendimiento.
